20噸重力式一體化設備
人氣：0

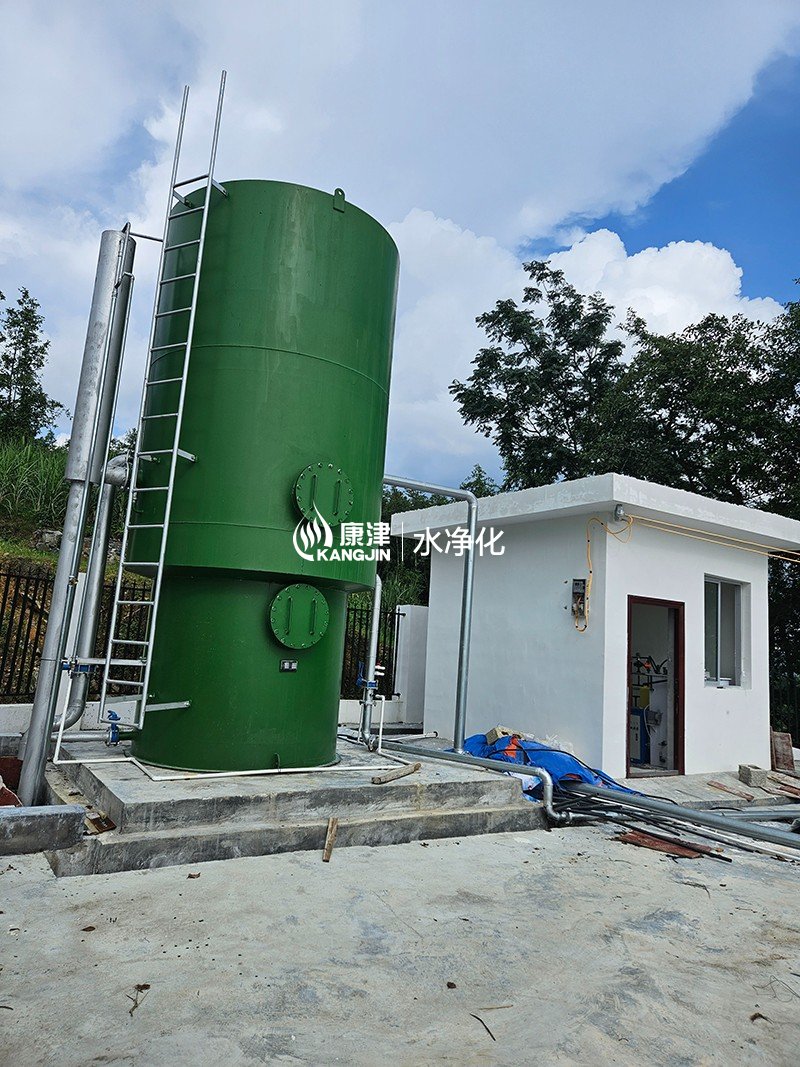

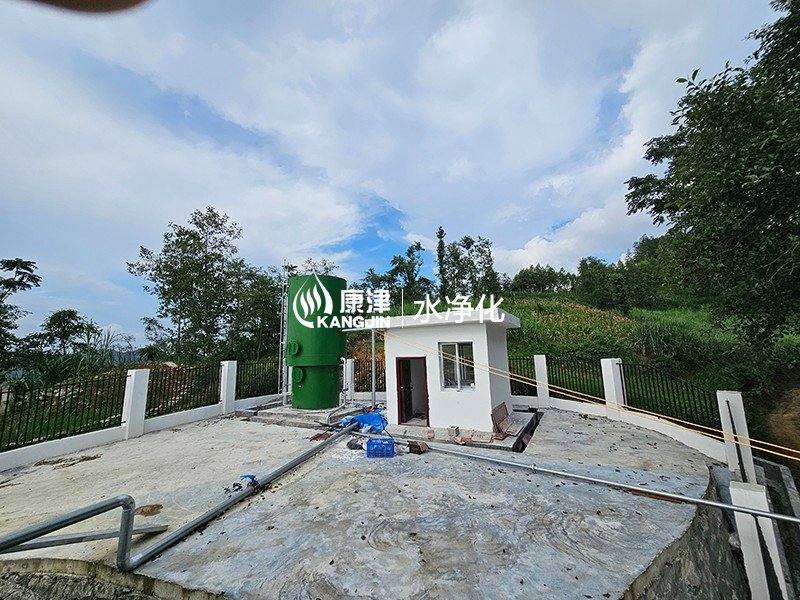

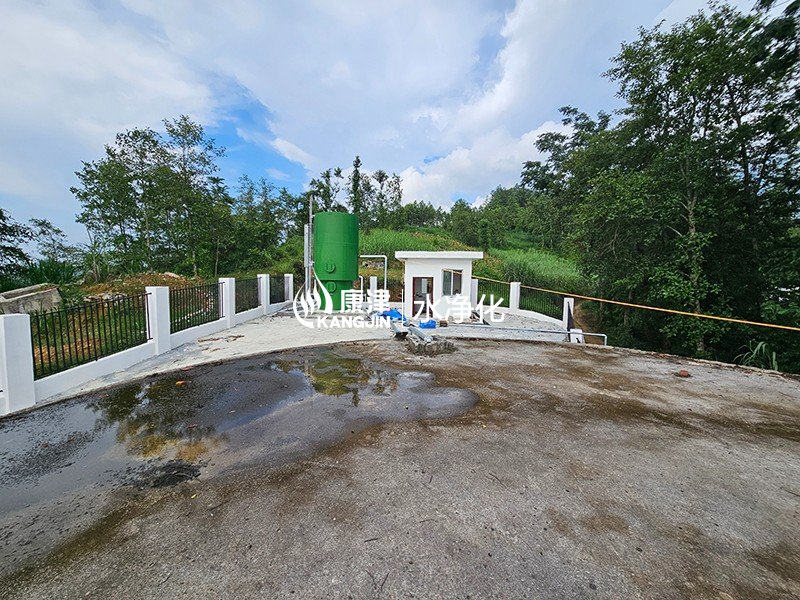

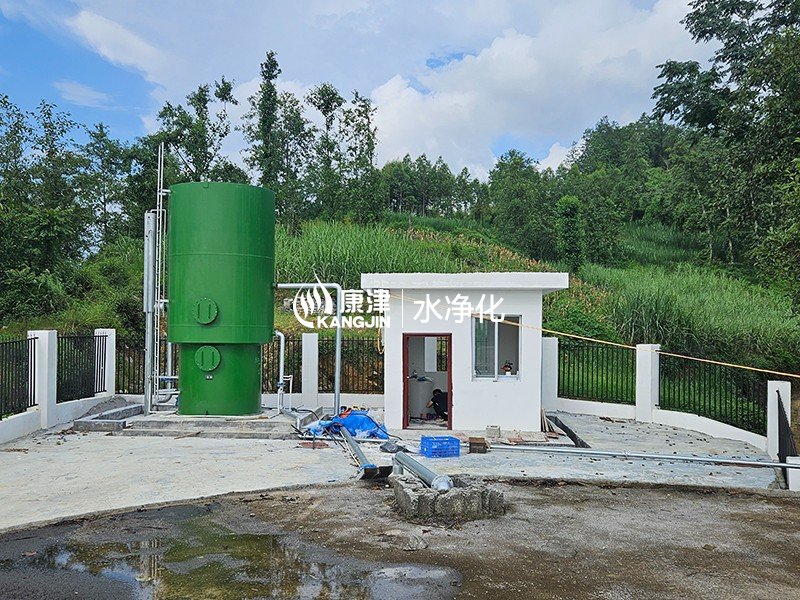

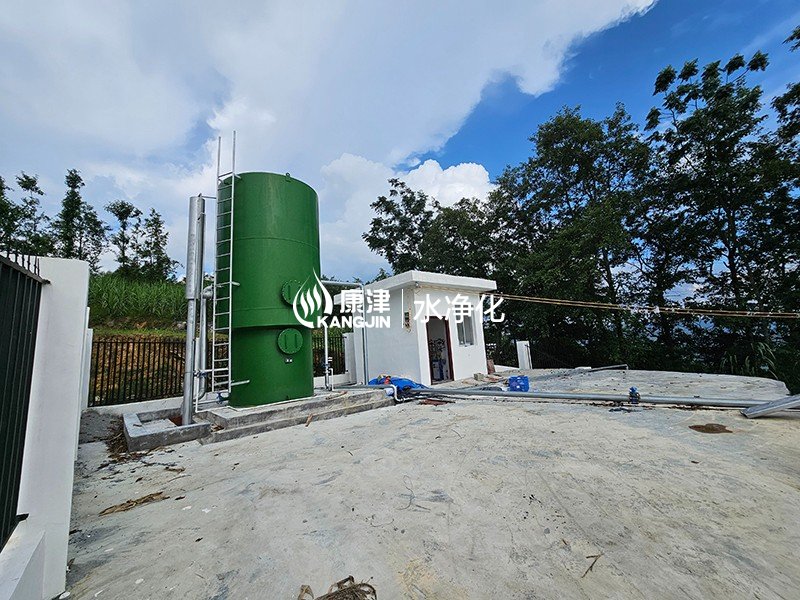

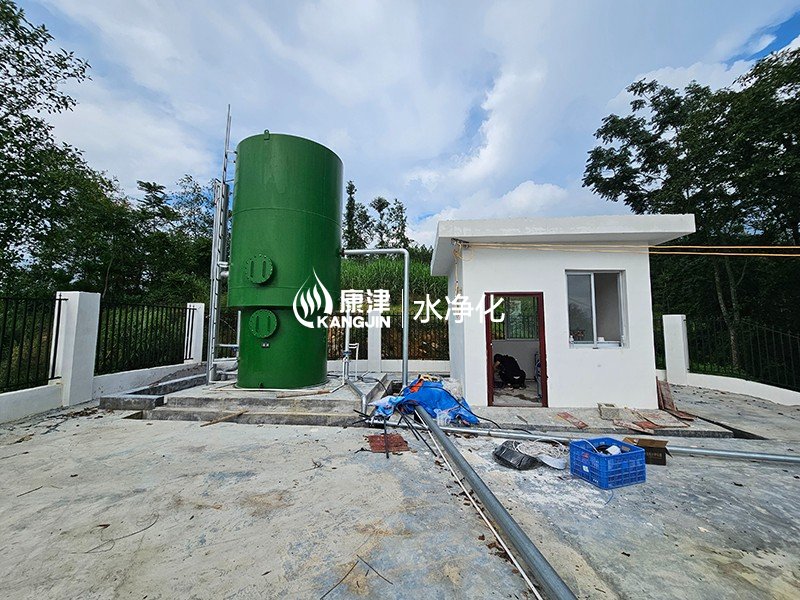

項目名稱：那坡鎮20噸重力式一體化凈水設備
設備名稱：20T/H重力式一體化設備

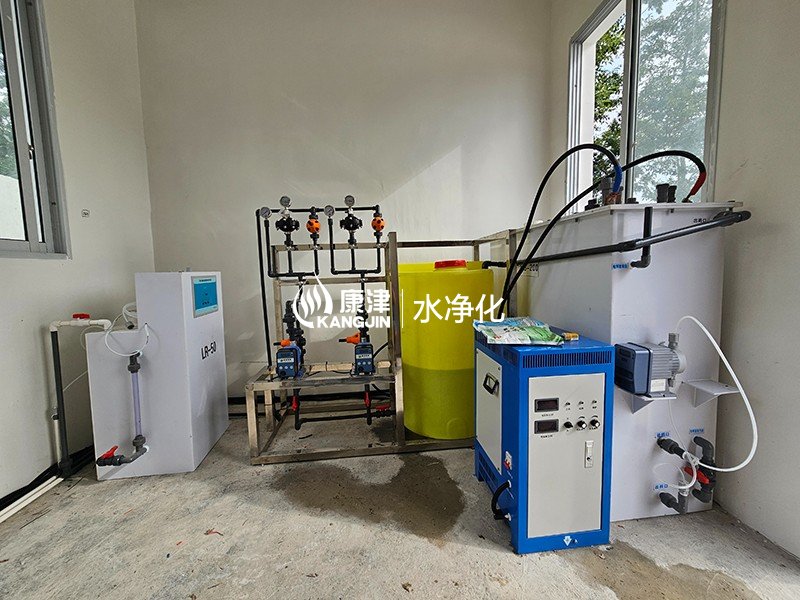

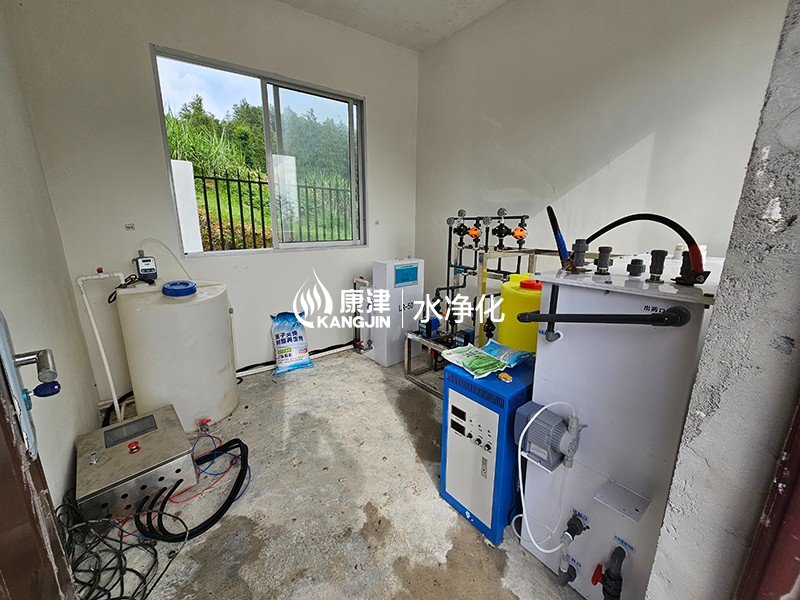

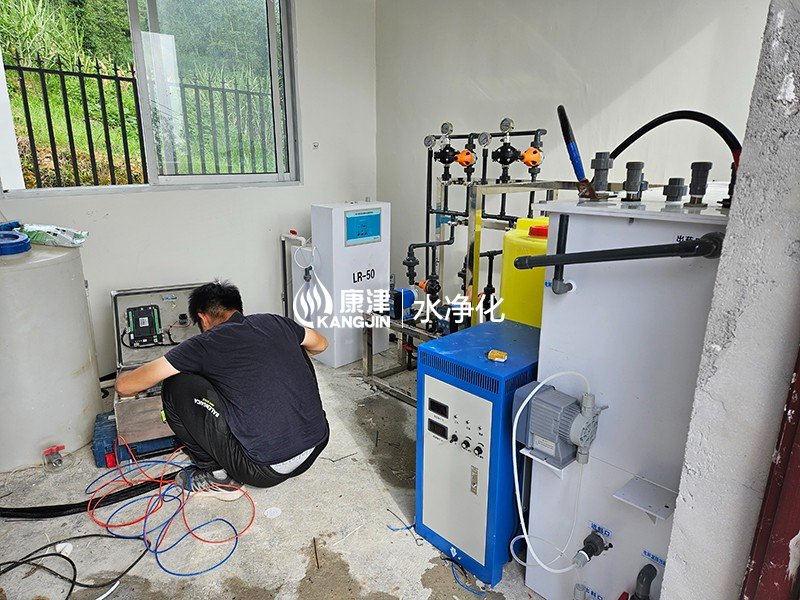

工藝流程：源水-加藥設備-管道混合器-一體化凈水設備-清水池-消毒設備-用水點
性能特點：一體化自動反沖凈水器主體設備為鋼結構，在本公司的工廠內制成成品。運抵現場就位，安裝調試即能投入使用，施工周期快。不方便運輸?shù)目稍诂F(xiàn)場制造就位。
一體化自動反沖凈水器在設計上也充分考慮了各地區性的水質差異情況，在合理選取投藥點的同時，增加了混凝反應功能，使裝置具有充分的混凝反應時間。并較保守地設計表面負荷，使設備更具有耐沖擊負荷的能力，更適合地區不同的水質場合， 過濾系統采用小阻力配水進行深層慢濾，確保濾后出水濁度≤3 度。
一體化自動反沖凈水器在設計了突出方便實用、操作簡單的特點，整套系統巧妙地利用水力學特性，實現自動運行，對操作人員素質要求不高，一般人均可操作自如，并能自動控制設備運行特點。當濾層表面堵塞到一定程度時自動反沖，整套裝置沒有運行部件，設備故障幾乎為零，運行可靠，便于維護。
工作原理：一體化自動反沖凈水器由快速斜管沉淀器及重力式過濾器兩大部份組成，其工作原理及技術特性如下：
1、快速斜管沉淀器
快速斜管沉淀器是在傳統的平流式沉淀器的基礎上改進而成的，在沉淀器內設置了 斜管，增加了沉淀面積，因此斜管沉淀器的效率得到大大提高。使同等面積的沉淀器增 加了出水量，換言之，在處理同等水量的前提下，可縮小設備（或裝置）的體積，減少 設備投資。增加了斜管縮小設備體積的同時，在技術上還大大改善了水力條件：斜管的管徑、間距足夠小時，（一般在 30mm 左右），水流處于層流狀態，此時顆粒的沉降，不受水流干擾，提高了一個混凝反應區，原水進入后，先經混凝反應懸浮雜質絮凝成較大 顆粒，再進入沉淀區，確保沉淀效果，由于設置了反應區，本設備的沉淀器比傳統的一 體化凈水器混凝時間更長，沉淀效果更好，一般情況下進水濁度在 1000ppm 以內時， 沉淀器出水濁度已≤15ppm。
2、重力式篡自動反洗過濾器
本裝置設計為水力自動反沖，其工作運行原理如下： 過濾時的流程是：經沉淀或澄清后的清水，經配水槽、U 型管進入虹吸上升管，再由頂蓋內的布水擋板均勻地布水于濾料層中，水自上而下通過濾料層過濾，過濾水從小 阻力配水系統進入集水區，即出水箱儲存，當水位上升到出水管時，過濾水就流入清水 池。
濾池剛投入運行時，濾料層較清潔，但當運行到一定時間之后由于濾料層中固體顆 粒雜質的逐漸增多，因此水頭損失也隨之增加，水位就沿著虹吸上升管慢慢升高，當水 頭損失增大到一定程度之后，使虹吸上升管中的水位升高到虹吸輔助管口急速流下，依靠水流的挾氣和引射作用及抽氣管不斷帶走虹吸管中的空氣，使虹吸管形成真空，虹吸上升管中的水便大量地越過管頂，沿虹吸下降管落下，這時，就開始了反沖過程。沖洗水箱的水經過連桶管、集水區和配水系統從下而上沖洗濾料層，沖洗的廢水通過虹吸管 流入排水井排出。在沖洗過程中，水箱的水位逐漸下降，約沖洗 5min左右，水箱水位下降到虹吸破壞器時，虹吸即被破壞，沖洗過程就此結束，過濾又重新開始。
設置本裝置，可省去了傳統機械反沖水泵，同時不需要抽取清水池的清水反沖用水，使整個系統因減少了反沖洗泵及相關的管道、閥門、管件而變得更為簡單，大大地減輕操作管理強度及設備設資。由于反沖是視濾層的堵塞程度而自動進行，減少了人為操作的失誤，整套裝置甚至可以在無人操作的狀態下行動。
由此可見，采用組合式自動一體化凈水裝置作為中小型自水廠的凈化設施有很多 其他設備無可比擬的優點。它的采用，將使整個處理系統變得更加簡單、方便和可靠。無論從技術上或經濟上都比老式凈水器列具優越性。目前，該種產品已越來越多的用戶應用于小型水廠，已成為傳統凈水器的換代產品。
