一、項目概況

1.1項目名稱

高速收費站污水處理系統修復設備方案（下稱“本項目”）。

1.2工程建設規模

站點計劃總處理水量25t/d。

1.3處理水排放

污水處理后的水排放至納污水體。

1.4項目內容

項目建設內容包括紅線范圍內的基礎工程、排水工程、結構工程、交叉工程、附屬工程（照明工程、景觀綠化工程等）及沿線設施等。

1.5處理水情況介紹

廣西省欽州至崇左高速公路主線的污水水體，污水需要再進行二級處理，按照現在的情況不管不顧，就會對當?shù)厣鷳B(tài)造成很大的影響，本項目針對收費站的污水處理系統的修復，改善高速公路環境，故本方案采取可持續運行的一體化污水處理設備來進行收費站污水處理系統的修復。

二、設計基礎資料

2.1設計依據

2.1.1編制方案采用主要規范及標準

建設單位提供的資料。

2.1.2編制方案采用的主要規范與標準

1、國家法律、法規、條例

在我國，環境保護作為一項基本國策加以貫徹，受到全社會和各級政府的高度重視，污水處理站的設計是在以下國家法律文件、法規、條例的背景下編制的。

（1）《中華人民共和國環境保護法》；

（2）《中華人民共和國水污染防治法》；

（3）《中華人民共和國國家標準》（GB）；

2、技術規范與標準

在進行污水站的設計、建設、運營以及所選用的材料等均符合國家和地方相關的規定和標準，其中涉及到的規范和標準如下：

（1）《農村生活污水處理設施水污染物排放標準》(DB 14/T 726-2019)；

（2）《農村生活污水處理技術指南》（DB14/T727-2020）；

（3）《城鎮污水處理廠污染物排放標準》（GB-18918-2002）；

（4）《室外排水設計規范》（GB50014-2006）；

（5）《污水綜合排放標準》（DB14/1928-2019）；

（6）《農村生活污水處理工程技術標準》(GBT 51347-2019)；

（7）《供配電系統設計規范》（GB50052-2009）；

（8）《鎮(鄉)村排水工程技術規程》（CJJ 124‐2008）。

2.2編制原則

設計方案應滿足國家有關部門對污水處理工程設計文件的編制規定和深度要求，并符合現行國家、地方或行業有關工程建設規范及標準。充分考慮當?shù)氐沫h(huán)境因素做到因地制宜，污水處理工藝確保污水處理后穩定達到要求的水污染物排放標準。

(1) 貫徹執行國家和地方有關環保的政策，符合相關法規、規范及標準。

(2) 依據污水水質特點，采用先進、可靠的處理工藝和設備，實用性和先進性兼顧，保證污水達到用戶要求的出水指標。

(3) 設計時充分考慮后續的運行狀況，做到因地制宜符合農村實際，設備故障少，運行簡單，可持續運行，不需要專職人員，運維成本低。

(4) 充分考濾污水處理站在處理過程中產生的環境污染及臭氣排放。采取有效措施，減振、降噪，防止對環境產生二次污染。

(5) 通過設計中的總體優化，采用先進的節能技術，節約能源，最大限度地降低運行電耗、藥劑及人工等成本。

以保護水源，改善環境,提高鄉村人居環境為目標，對該生活污水進行治理，充分發揮建設該項目的社會效益和環境效益。

2.3設計范圍

本項目方案編制范圍：

從生活污水進入污水處理站到處理后達標排放；污水處理站范圍內的工藝設計，結構設計，電氣及自動化控制，設備選型等；本污水處理站的工藝流程圖的設計。

2.4本工程設計處理水量

根據建設單位提供的資料和信息，確定污水處理站處理水量為25t/d。

2.5設計進出水水質

2.5.1設計進水水質

根據對各個地方的污水進水指標研究，參考《給水排水設計手冊》第三版第5冊城鎮排水得出一體化污水處理設備進水水質參數如表2-1所示：

                             表2-1進水水質                          單位mg/L

2.5.2設計出水水質

根據項目現場實際情況，出水水質應滿足《城鎮污水處理廠污染物排放標準》（GB-18918-2002）標準中的一級B級標準，污水經我司一體化設備處理后可達到該標準，達到達標排放。

                        表2-2出水水質（GB18918-2002）                單位mg/L

三、設備介紹

3.1主體設備（埋地罐體）

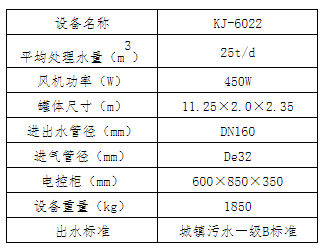

項目主體一體化污水處理設備25t/d，經過項目小組討論選用KJ-6022型號的一體化污水處理設備，表3-1是一體化污水處理設備的設備基本信息：

表3-1設備基本信息表

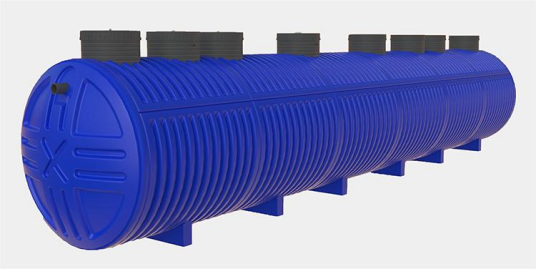

圖3-1是一體化污水處理設備（KJ-6022）的設備外觀圖：

圖3-1設備外觀圖

3.2原理說明

3.2.1技術原理

“A/O-MBBR”污水生化處理工藝是對傳統 (即 A/O) 工藝的全面提升， 優化設置功能明晰的缺氧池、好氧池及高效脫氮池，強化了脫氮除磷的效果。

A/O-MBBR 一體化技術在實現污水處理回用的同時，實現了有機污泥的 大幅度減量，剩余活性污泥少，成功助力解決剩余污泥處置難題。

F/M 比是影響污泥增值的重要因素，低 F/M 將使得生化系統中污泥處于高 度內源呼吸相，進入系統有機基質最終被內源呼吸而代謝成為二氧化碳、水及少 量無機鹽。

新增有機物在活性菌的作用下一部分被分解為小分子有機物，繼而被氧化分 解為 CO2、H2O 等無機物；另一部分被合成為細胞。在低污泥負荷條件下，該細 胞作為營養物在活性菌作用下一部分又被分解為小分子有機物，繼而又被氧化分 解為 CO2、H2O 等無機物；另一部分又被合成為新細胞。依此類推，在低污泥負 荷條件下，該新細胞又作為營養物在活性菌的作用下繼續作分解與合成的代謝， 直至細胞最后全部代謝為 CO2、H2O 等無機物。由下圖可見，從整個分解、合成 代謝的過程來看，有機物已被徹底代謝，系統內有機污泥沒有富集增長。

在 O 段工藝過程中，部分 COD 被轉化為新的活性污泥，同時部分老化污泥 被消化和礦化，實現了污泥的自動消化和降解平衡，減小有機性污泥排放。

當系統內新增細胞等于代謝速率時，有機污泥零增長。實踐證明當污泥自身消化與增殖達到動態平衡時，系統內的污泥負荷基本維持在 0.072kg (COD) /kg (MLSS ·d)。進水有機污染物濃度高，新增細胞多，代謝速率高，MLVSS 升高； 反之，進水有機污染物濃度低，新增細胞少，代謝速率低，MLVSS 降低。 由于 膜生物反應器能夠?qū)⒓毦亓粝聛?，污泥濃度隨進水濃度可以在比較寬的范圍內 波動，確保系統能在 0.072kg (COD) /kg (MLSS ·d) 這個污泥負荷下運行，實 現有機剩余污泥減量排放。且通過不排泥或微排泥方式的運行，可以維持較長污 泥齡，抑制了絲狀菌的增殖，解決了的污泥膨脹問題。

3.2.2工藝簡述

(1)“A/O-MBBR”處理工藝中，污水通過粗/細格柵去除污水中大塊

懸浮物固體后流入調節池；

(2) 污水在調節池中進行均質、均量處理；

(3) 通過提升泵將調節池中污水送入一體化污水凈化設備中，進行生化處 理后達標排放；

3.2.3工藝特點

占地面積小，基礎設施配套簡單；

模塊化組裝設計，安裝、運輸、升級高效；

封閉式設計，防止氣味揮發，杜絕二次污染；

專業化外觀設計，與周圍環境相融合。

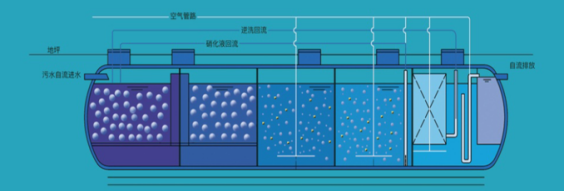

圖3-2工藝流程圖

3.3設備優點

污水設備選用的工藝能耗小，此工藝技術先進，運行成本低，具有節能，減少運行時間，減少人員班次和勞動強度等優點，適合于各種小型的污水處理工程。

通過設置缺氧循環濾床，提高污染物的去除率；氧化池水流屬于完全混合型，能有效抵抗水質、水量變化的沖擊負荷，提高處理裝置運行的穩定性。形成缺氧—好氧脫氮工藝，具有良好的脫氮作用。由于在好氧處理前面設置了一個缺氧池，剩余污泥量很少。

污水凈化系統主體采用HPDE材質模具成型，工廠標準化批量生產，其施工周期比同等規模的混凝土池、玻璃鋼池大大縮短，具有施工周期短、工程上馬快等優點。采用模塊化設計，如果建設單位以后處理規模增加，只需根據水量加裝一套處理模塊即可使用。

本工程中除電控外，所有處理設施均可建于地面以下，地表以上可覆土做綠化帶，不占地上用地。

本裝置采用先進、成熟的處理工藝，處理后水質指標達到（排放標準）中的二級標排放標準。

本系統的控制系統，自動化程度高，運行管理簡便。

3.4電氣自控

3.4.1自動化控制

自動化控制系統根據污水處理工藝及生產管理的要求配置，且系統中設置相應的現場控制柜和遠程監控裝置。

現場控制柜采用可編程序控制器（PLC）控制，體積小、能耗低、可靠性高、控制靈活，能夠?qū)崿F(xiàn)機電設備的完全智能化；柜面設有手自動轉換開關、起停按鈕和指示燈，方便現場調試和檢修，也可作為生產過程中臨時、應急操作手段。正常情況下，由PLC自控系統根據工藝流程要求實現自動控制。當選擇開關處于遠程位置時，借助遠程PLC對設備進行遠程集中控制；柜內除PLC外，另設置斷路器，接觸器，繼電器等電氣元件，均采用耐高溫耐腐蝕等知名品牌，能夠滿足現場各種復雜運行條件；柜子底部裝有接地銅排，保證柜體和設備可靠接地。

通過PLC微電腦控制系統對污水處理設備進行供電和控制，實現污水處理設施自動運行，減少人員成本的投入和增加運行的穩定性.

3.5設備運營維護

KJ-4015運營維護只需要一個兼職人員定期巡視，定期檢查即可，輕松便捷，簡單易懂，主要由以下五點組成，詳盡見說明書。

1.避免發生缺氧事故

管理人員如需進入罐體內，應事先注意通風是否良好，必要時先測定氧氣濃度，確認是否安全。

2.避免跌落和受傷事故

①管理人員維護檢查作業時不得穿著易打滑的鞋子。

②作業過程中，需在設備周圍放置醒目的標識牌，避免閑雜人員進入作業現場。

③作業完成后，檢查人孔蓋是否完好，并蓋好固定，禁止在上方放置重物或雜物，必要時應上鎖管理。

3.避免造成火災事故

管理人員不得將雜物放置在風機、控制柜、電線和電纜等設施上方或附近，以免造成火災事故。

4.遵守相關設備設施的使用說明

①按照KJ-臥罐系列產品使用說明書相關內容，保障設備正確操作和正常運行。

②按照機械部件和電氣設備的使用說明書，了解掌握如風機、電磁閥、控制柜等的操作和方法，保障設備的良好運行。

5.定期進行檢查和維護

定期對KJ-臥罐系列產品進行檢查和維護，如罐體、內部結構、風機等，檢查和維護方法按照使用說明書相關內容進行，并進行記錄。

除了在設計、制造、建設施工階段以及使用方法方面必須正確外，日常維護管理的檢查也非常重要。在KJ-臥罐系列產品的維護檢查過程中，對發現的問題及隱患應及時排除。

四、圖紙布置

4.1工程圖設計

4.1.1高程布置

（1）合理設計處理構筑物的水位高程，保證水處理各工藝段以及地形之間高程互相協調與適應，盡量減少提升高度，節約能源。

（2）合理設計各構筑物的水頭損失，保證水流順暢，并能夠節約能耗。

（3）合理銜接現有地形與站區建成地坪，考慮二者的地坪高差平衡土方，盡量減少土方開挖量。

（4）污水處理站構筑物采用地下式結構，不需要地上建筑設備房，增氧風機設置在室外電控柜中。污水經過調節池等提升，然后重力流入處理設備處理后直自流排放。

4.1.2總圖設計原則

1. 布置原則

（1）按照不同功能分區，并進行綠化布置。

（2）處理構筑物與周圍建筑物之間間距的確定，考慮各管道施工維修方便。并根據人流、物流及運輸方便，布置道路。

（3）處理構筑物和建筑物的布置應相互協調，減少相互干擾。

2. 平面布置

在處理站內按要求設置道路，同時根據環境要求對污水處理站構筑物周圍進行綠化美化布置；在站區各建、構筑物之間布置次要通道，以滿足運輸?shù)纫蟆?/span>

3. 地基處理

地基情況及構筑物基礎形式暫按常規確定

4. 防腐設計

污水處理工程中部分物品和材料處于腐蝕性環境，需進行防腐考慮，以減少水中污染物和腐蝕性氣體對構筑物、建筑物、設備等的腐蝕，確保設備和設施的運行安全，保證工程質量。

4.2布置方案

4.2.1布置原則

1）按照不同功能分區，并進行綠化布置。

2）處理構筑物與周圍建筑物之間間距的確定，考慮各管道施工維修方便。并根據人流、物流及運輸方便，布置道路。

3）處理構筑物和建筑物的布置應相互協調，減少相互干擾。

4.2.2平面布置

在處理站內按要求設置道路，同時根據環境要求對污水處理站構筑物周圍進行綠化美化布置；在站區各建、構筑物之間布置次要通道，以滿足運輸?shù)纫?，平面布置圖如圖4-1平面布置圖所示。

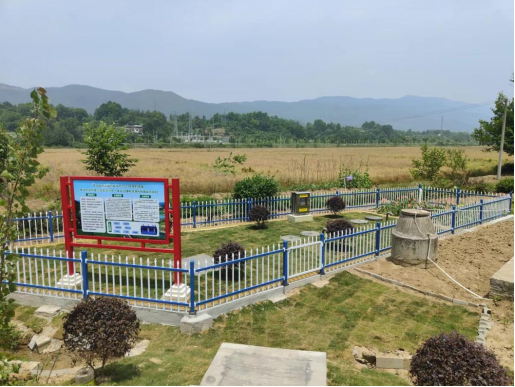

圖4-2竣工效果圖（僅供參考）

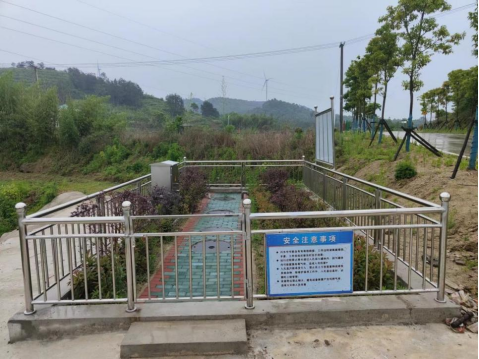

圖4-3案例圖（僅供參考）

五、設備報價

5.1編制說明

污水處理工程規模為日處理污水25 m³/d，出水水質達到《城鎮污水處理廠污染物排放標準》（GB-18918-2002）標準中的一級B級標準。本設計造價估算編制的內容包括關于污水處理設備的全部設備、土建、基坑、安裝工程、電氣、自控工程。

5.2設備清單

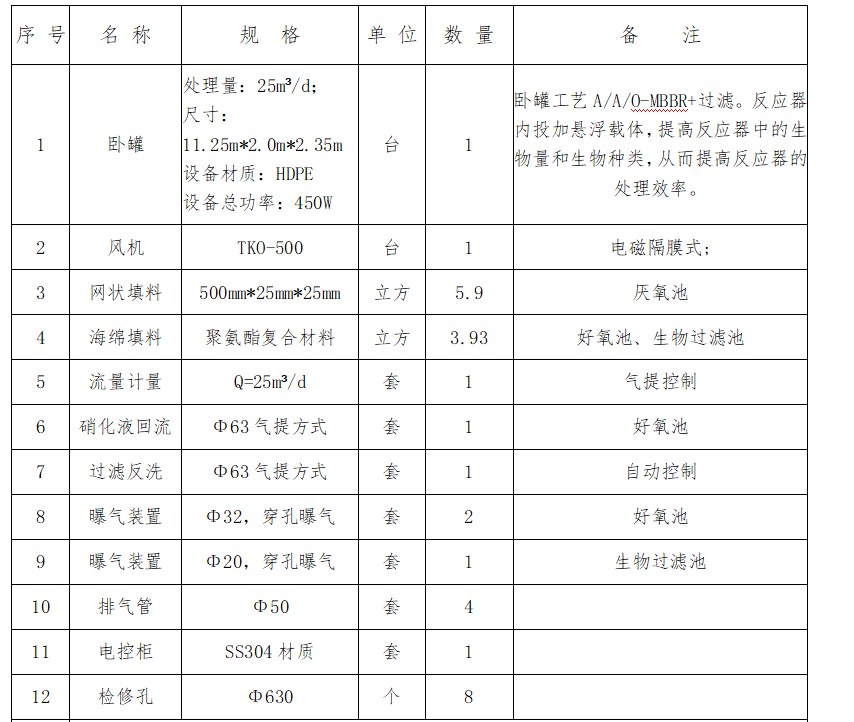

KJ-6022設備清單（25t/d）

六、案例展示

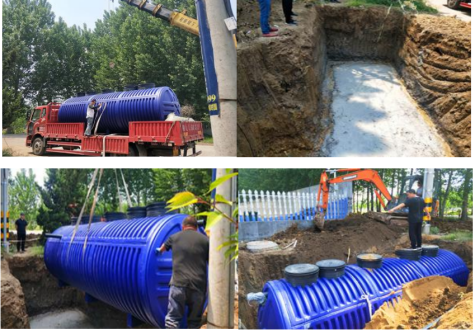

6.1設備安裝案例
