康津50m3/d生活污水處理
發布時間：2016-03-30 18:39:45 人氣：0
第一章 總 論
1.1概述
1、名稱
生活污水處理工程
2、業主提供的數據
生活污水排放量每天50立方即2.5m3/h
3、項目簡介
廢水水量現對該污水進行處理，要求出水水質各項指標達到《污水綜合排放標準》GB8978-1996中的一B級排放標準。該項目投入使用后即可減少污水排放量，有效減輕環境污染狀況，又能充分響應我國環境保護及可持續發展的基本國策。
4、方案編制單位
廣西康津水處理設備有限公司
1.2編制依據
a、主要標準
《城市污水再生利用城市雜用水水質》GB/T18920-2002
《城鎮污水處理廠污染物排放標準》GB18918-200
《污水綜合排放標準》GB8978-1996；
《室外排水設計規范》 GB50014-2006；
《給水排水工程結構設計規范》GBJ69-2002；
《工業防腐設計規范》GBJ46-82；
《工業污染物產生和排放系數手冊》；
《城市區域環境噪聲標準》 GB3096-93；
《供配電系統設計規范》GB50217-94；
《建筑給水排水設計規范》GB50015-2003;
《自動化儀表選型規定》HG20507-92;
《低壓配電設計規范》GB50054-95；
《泵站設計規范》GB/T50265-97；
b、設計依據和主要資料
國家現行的建設項目環境保護設計規定；
國內外有關該廢水治理的技術資料；
業主提供的基礎資料；
同類廢水治理的工程經驗和技術；
設計技術規范和標準。
1.3設計原則
a貫徹國家關于環境保護的基本國策，執行國家和地方的相關政策、法規、規范和標準；
b在出水達到處理要求的前提下，做到盡量節省投資，充分發揮污水處理工程的社會、經濟效益和環境效益；
c選擇流程靈活、運行管理方便、功能穩定可靠的處理工藝;
d設計中盡量利用現有場地，按功能分區，在保證處理效果的前提下力求緊湊，減少占地和投資費用，并留有余地，以利于操作管理及維修保養;
e設計中盡量考慮操作自動化，以減少操作工的勞動強度;
F充分考慮污水處理系統配套的減震、降噪、除臭等措施，消除對環境的二次污染。
1.4設計范圍
a污水處理的工藝流程設計；
b污水處理土建施工圖的設計；
c設備工藝的設計；
d設備電器及控制系統的設計；
e其它相關污水處理配套的設計；
F風機除噪音措施。
第二章 建設規模及進出水水質
2.1污水站建設規模
根據業主要求，該項目設計要達到日處理生活廢水50立方。
2.2進出水水質及處理目標
a、污水站進水水質
綜合類比同類項目及相關手冊資料，進水具體水質指標如下表：
序號 | 項目 | 數值 | |
1 | CODcr | 400mg/L | |
2 | BOD5 | 200mg/L | |
3 | 氨氮 | 35mg/L | |
4 | SS | 200mg/L | |
5 | PH | 6～9 |
b、處理出水水質
根據業主的意見要求，確定設計出水水質達到《污水綜合排放標準》GB8978-1996的一B級排放標準，具體指標如下表：
序號 | 項目 | 數值 |
1 | CODcr | ≤100mg/L |
2 | BOD5 | ≤20mg/L |
3 | 氨氮 | ≤15mg/L |
4 | SS | ≤70mg/L |
5 | PH | 6～9 |
2.3各工藝階段出水水質和去除效果見下表：
階 段 | 項目 | CODcr | BOD5 | 氨氮 | SS | PH |
調節池 | 進水（mg/l） | 400 | 200 | 35 | 220 | 6~9 |
出水（mg/l） | 400 | 200 | 35 | 220 | 6~9 | |
去除率（%） | / | / | / | / | / | |
水解酸化池 | 進水（mg/l） | 400 | 200 | 35 | 220 | 6~9 |
出水（mg/l） | 280 | 140 | 35 | ≈220 | 6~9 | |
去除率（%） | 30 | 30 | / | / | / | |
接觸氧化池 | 進水（mg/l） | 280 | 140 | 35 | ≈220 | 6~9 |
出水（mg/l） | <120 | <30 | <25 | ≈220 | 6~9 | |
去除率（%） | 85 | 85 | 60 | / | / | |
二沉池 | 進水（mg/l） | <120 | <20 | <15 | ≈220 | 6~9 |
出水（mg/l） | <100 | <20 | <15 | <70 | 6~9 | |
去除率（%） | / | / | / | >90 | / | |
總?cè)コ?/span> （%） | >85 | >90 | >60 | >90 |
第三章 污水處理工藝的選擇及說明
3.1工藝選擇的原則
a所選處理工藝已被成功應用于同類原水條件的工程，有較成熟的操作、運行管理經驗。
b工藝耗能低、運行費用省，配套設備操作管理簡便方便，易于實現自控。
c所選工藝能適應工程建設需要，周期較短。
3.2處理工藝的選擇
a、處理工藝可行性措施
生活污水中有機類雜質較多， CODcr 、BOD5均較高，且BOD5/CODcr之值大于0.4，生化性能較好。宜采用以生化為主的工藝處理流程，因污水水量較大，生化處理采用地埋式一體化污水處理設備。在進生化裝置前，盡可能在預處理階段將生活污水中飄浮和大顆粒懸浮雜質去除，后進入污水調節池，以防止對污水提升泵造成不利影響，可在生化前進行物化處理。
2.5m3/h地埋式一體化設備主要器材一覽表
序號 | 名稱 | 型號規格 | 數量 | 單位 | 備注 |
1 | 格柵 | 碳鋼防腐 | 1 | 個 | 康津 |
2 | 調節池提升泵 | QW7-10-0.75 | 2 | 臺 | 上海 |
3 | 液位控制器 | 配套 | 1 | 套 | 合資 |
4 | 一體化污水處理 設備主體 | A級生化池、O級生化池（分二級處理）、二沉池、清水池、污泥濃縮池 | 1 | 臺 | 鋼制防腐 |
5 | A級生化池 生物填料 | 彈性立體填料 (70%安裝密度) | 1 | 套 | 康津 |
6 | O級生化池 生物填料 | 彈性立體填料 (70%安裝密度) | 2 | 套 | 康津 |
7 | A級生化池 掛料系統 | 鋼制防腐 | 1 | 套 | 康津 |
8 | O級生化池 掛料系統 | 鋼制防腐 | 2 | 套 | 康津 |
9 | 接觸氧化池 曝氣裝置 | D150 ABS、尼龍 | 70 | 套 | 康津 |
10 | 羅茨風機 | NSR50-0.75 | 1 | 臺 | 章丘 |
11 | 電氣控制系統 | 全規格電控箱 | 1 | 套 | 正泰電器 |
12 | 污泥泵 | QW7-10-0.75 | 1 | 臺 | 上海 |
13 | 設備內管道閥門 | 配套 | 1 | 套 | 康津 |
14 | 人孔 | 碳鋼防腐 | 6 | 套 | 康津 |
15 | 消毒裝置 | HY-50 | 1 | 套 | 康津 |
整套設備價格：55000元 （含指導安裝、運費在內）。設備尺寸：6.0*2.0*2.5（m）高度不含人孔
注：設備主體采用Q235厚度6mm優質碳鋼制作，防腐采用內外三層環氧煤瀝青，整體加強采用槽鋼+立筋加固。 | |||||

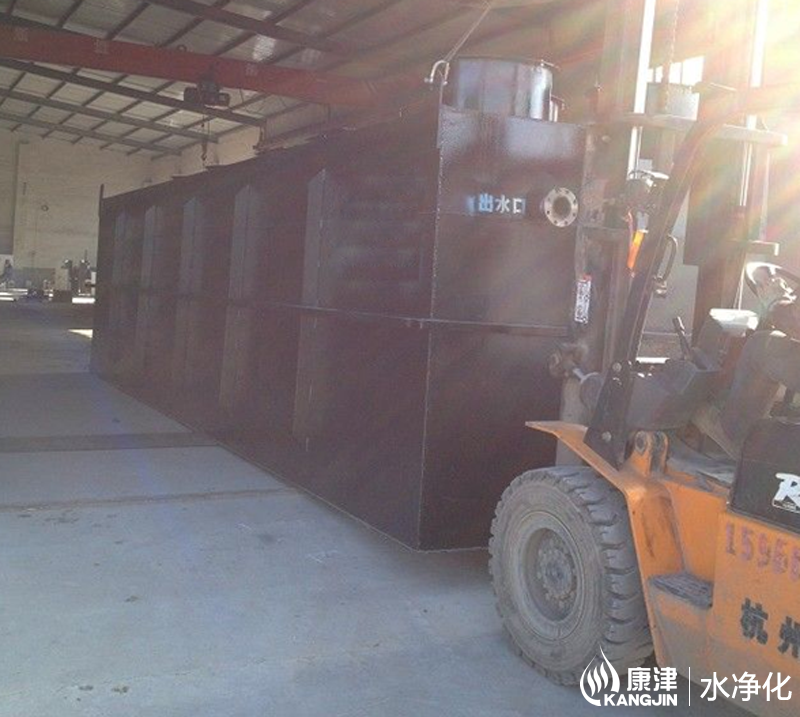

車間實拍設備圖片
